AS-100E

1

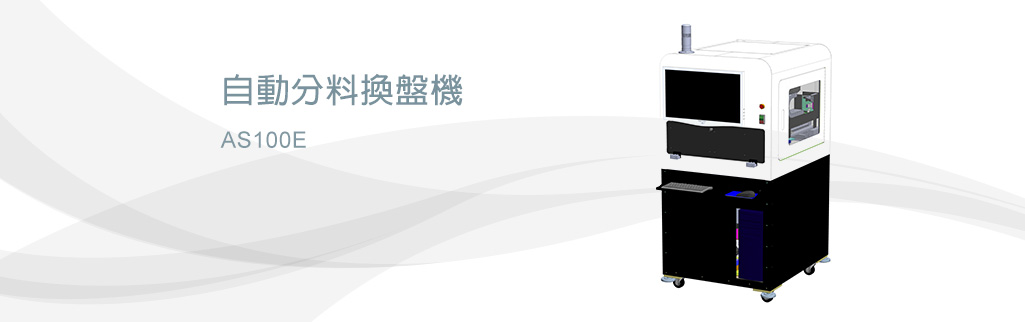

AS-100E
自動分料換盤機


AS-100E為客製化之自動分料換盤機,可同時對應多台鏡頭MTF檢測機設備,將影像檢測完畢鏡頭依照設定的分級方式,由檢測托盤中移載到分料鏡頭托盤中,或是由其他不同料盤間的搬移。

機構設計上透過網路與多台MTF檢測設備連線直接讀取檢測資料、雙吸嘴可變間距搭配高速移載與多層倉儲存放零件的做法,達成排除人為分料錯誤機會、節省人力需求與同時和多台MTF檢測設備連線的泛用功能。
AS-100-E具有完整的自動分料含指定倉儲功能以同時滿足市場上各式鏡頭與檢測設備需求。


• 透過網路與多台MTF檢測設備連線,可直接讀取檢測資料,無須人為輸入,減少人力需求與人為錯誤的機會。

• 分別有MTF Tray與Sorted Tray的倉儲(各八層),可設定各層對應不同MTF設備,可達成同1機台各自對應不同設備,且不會混料的效果。

• 可於設備分料動作中取放Tray,可增加設備有效稼動時間,減少人員閒置時間。

• 透過承盤承載可順應多種形式的托盤,增加設備泛用性。

• 2組吸嘴可依照零件擺放位置,於吸取與放置時變換取放間距,增加一次同時取放2個零件的機會。



2

詳見規格

3

Item Description Mark
Tray Replacing Mechanism 2 sets
Pallet locate stage 2 sets
XYZ Robotic Arm  X Axis:Lead 20 mm, Stroke 500 mm
 Y Axis:Lead 10 mm, Stroke 300 mm
 Z Axis:Lead 2 mm, Stroke 65 mm
Suction Nuzzle Adjustable two axis suction nuzzle Pitch range:15 ~ 35 mm
UPH Single: ~5,400 unit/hr
Double: ~6,800 unit/hr
Depends on tray design and lens distribution.
Machine Size 780 (L)*1070 (W)*1550(H) mm
Weight 250 Kg
Storage Design MTF & Lens Tray magazine separately. Can load/unload when operating.
Storage Levels 8 levels. Number of level can be redesigned accordingly.
Storage Size 281(L)*271(W)*37(H)mm
Utility Requirement Power:  AC 220V,15A
Compressor:>0.5 Mpa Clean air
